分项解说

1、目镜或视频设备的近端
接口点

2、远端
距离目镜最远点

3、插入管直径
该直径引用为插入内窥镜鞘解剖结构中的实际直径

4、镜子轴线
镜子轴线相对于镜子轴线

5、光轴线
相对于仪器轴偏移的光路轴

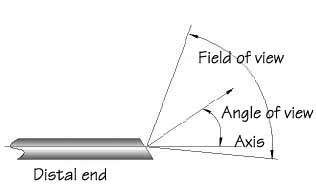

6、视角
相对于光轴的位移角度值

7、光学视场
圆锥形系统覆盖的区域为圆锥形

8、光纤照明
光纤照明覆盖的区域为圆锥形，大于光学视场

9、工作长度
可使用的实际长度

10、光纤口
连接到光导和光源时的照明进入口

11、眼罩
杯形眼罩或用于安装摄像机设备的直径

重要事项

考虑内窥镜，鞘和其他仪器的直径时，指定的直径应为外径或外径，而不是孔或内部尺寸。

例如，5.50mm的关节镜鞘管（16.50Ch）应参考轴的外部尺寸。过去，在规定了内径或内径的高流护套的情况下，出现了一些混淆。

技术说明

Eyeshield最初设计用于眼睛，现在通过光学“耦合器”将眼罩用于摄像机。

对于玻璃上的玻璃，眼罩和子组件被替换为独特的配件，该配件将内窥镜专用于特定制造商的相机产品。

所示的轴位置将根据内窥镜的视角而变化，这种变化部分是由于主外管中的照明光纤位置引起的。

所用术语的示例以及“相机视图”和“全屏”图像之间差异的说明。

通常，随着放大率的增加，“亮度”降低-因此，CCD上的过量填充通常与大直径内窥镜结合使用

对于给定的视野大小，通过内窥镜拍摄的图像适合CCD的垂直高度

使用相同的视场，图像会通过增加图像的放大倍率而超出CCD的水平宽度。

由于当今大多数相机都使用CCD（电荷耦合器件）作为图像扫描设备，因此通过目镜和内窥镜相机耦合器的目镜瞳孔将确定直径范围内图像的大小。该直径是通过在CCD活动面的垂直高度内进行图像拟合而形成的。

全屏版本的图像直径会覆盖矩形CCD活动面，从而形成全屏监视器图像。传统上，全屏图像依赖于通过直径为10.00mm的腹腔镜等光学器件的大量光，但是新的CCD技术（减小了芯片尺寸）使直径较小的内窥镜能够充满整个屏幕。

内窥镜故障查找

· 直径较小的内窥镜常见的损坏类型是中继光学器件损坏。

· 对装有光学器件和光纤照明的金属轴以及远端破损和脏的远侧窗口的远距离损坏。

· 轴损坏因内窥镜类型和操作步骤而异。

· 透热膜环损伤（膀胱镜/宫腔镜），其中电极（环）的裸露部分与金属轴接触并使管熔合或熔化。这种损坏可能会使照明光纤暴露在外，并可能破坏窗口周围的远侧密封，从而使镜子裸露。

典型的杆状透镜内窥镜的剖面图

霍普金斯杆透镜

杆状透镜子组件的中继部分。

目镜可以更改呈现给相机或眼睛的图像大小。

负透镜提供了仪器的视野。

由于将内窥镜掉落到使远端窗口破裂的坚硬表面上或在某些情况下（例如，在关节镜检查中使用的）电动工具与窗口表面接触而造成的冲击损坏。现在，大多数制造商都采用人造蓝宝石作为一种坚硬的材料，希望它比传统的光学玻璃更耐用，并且不易遭受此类损坏。

由于窗户的完整性受损，将发生渗漏，使盐水等进入光学组件，使镜片变色，并且在某些情况下会破坏光学表面之间的胶粘剂（粘合剂）。如果在使用或一般操作过程中损坏了窗户密封条，然后将其放置在高压灭菌器中，则光学组件可能会失效，从而导致大量维修或更换费用。

将所有内窥镜置于任何形式的清洁，消毒或消毒系统之前，应在每一端（近端和远端）进行检查。
