模具设计当中，进胶类型极难画的就是牛角潜水进胶，大部分新手用UG软件都画不出来，不知道如何入手。如果2D画好牛角进胶后，可以将2D图导入UG里，通过2D线条扫掠可以画出来，如果没有2D图要怎么办呢？下面小编给大家分享一种UG画牛角进胶简单的方法。

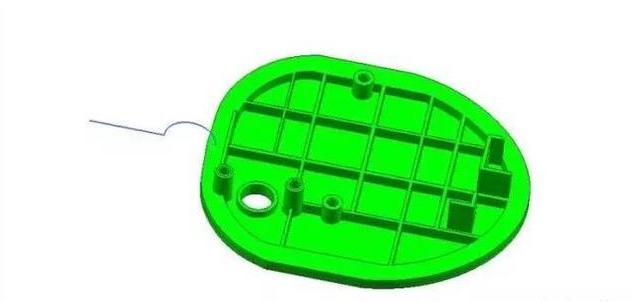

1.首先进入草图模块绘制出流道和牛角进胶的中心线，牛角进胶的中心线半径是R7.5mm,看下图

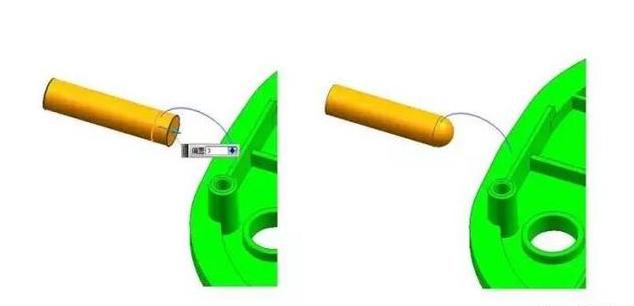

2.用管道的命令创建直径6mm的分流道，头部偏置3mm且倒圆角，看下图

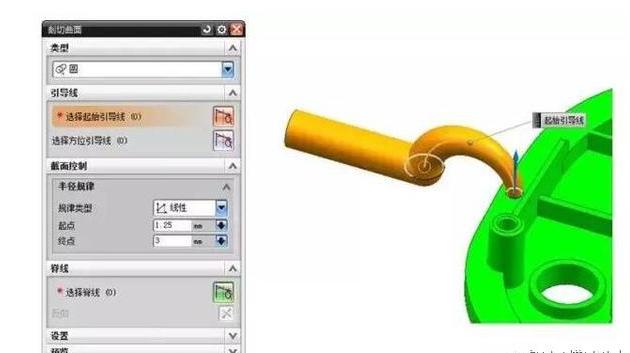

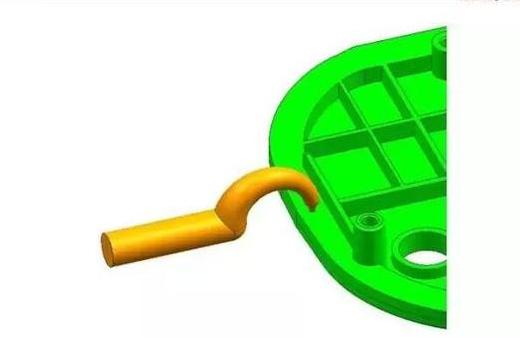

3.插入——网格曲面——截面——由圆创建截面，弹出一个剖切曲面对话框，类型选择“圆”，规律类型选择“线性”，设置好参数，引导线和脊线都选择牛角进胶的中心线，请看下图

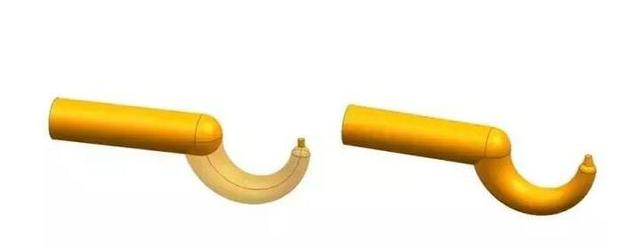

4.创建浇口，先将牛角的口部到R1.25的圆角，在浇口的位置创建直径1mm高度1mm的圆柱，并且拔模15°求和起来，如下图
